FD – Holzmassiv – Terrasse

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Flachdach (GK4) / FD – Holzmassiv – Terrasse

FD - Holzmassiv - Terrasse

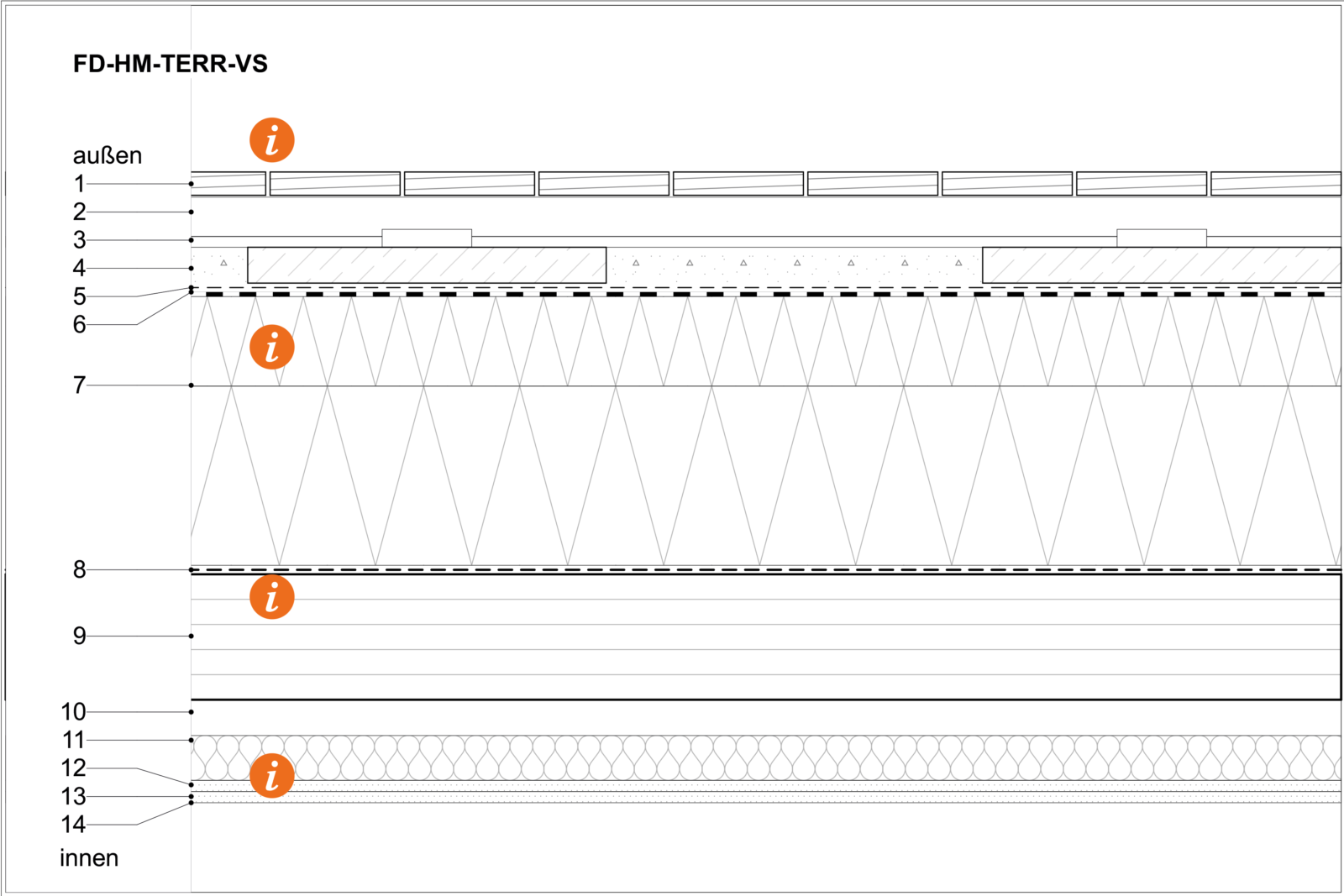

2a_FD-HM-TERR-VS_GK4_mitText Bildergalerie öffnen

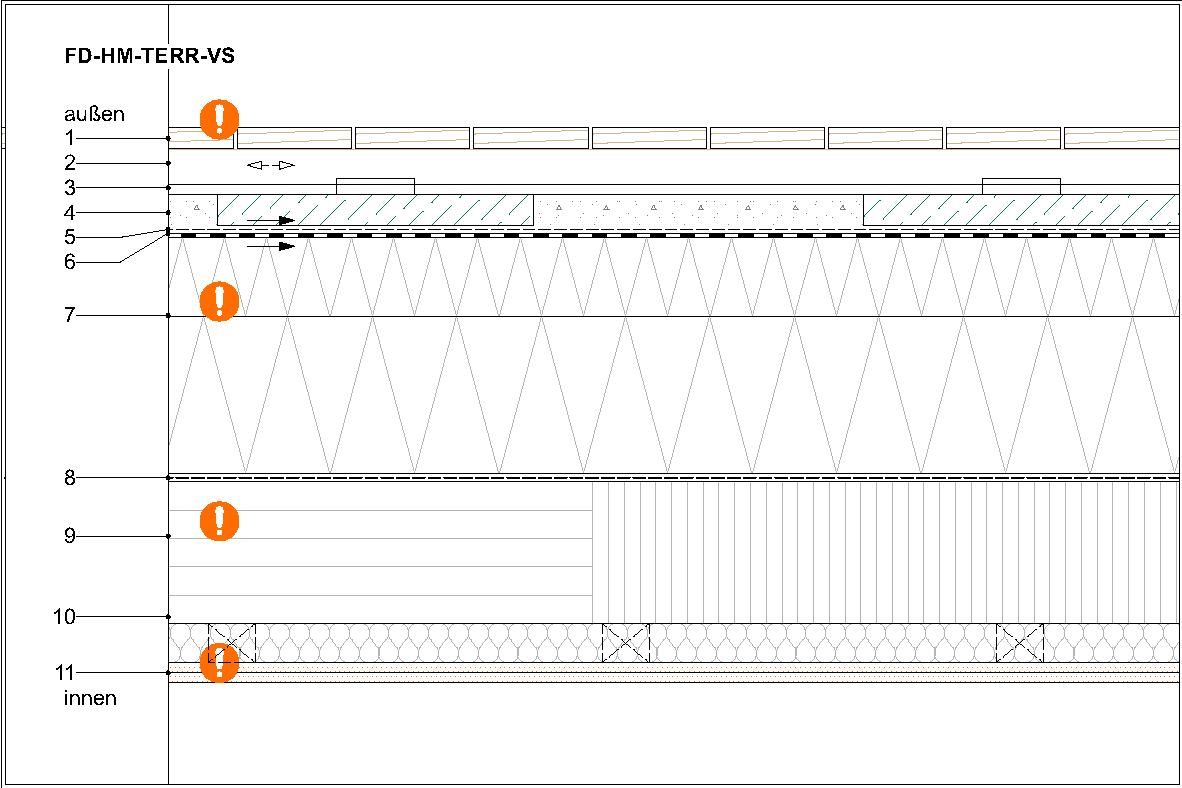

Technische Zeichnung des Aufbaus FD-HM-TERR-VS

GK4_FD-HM-TERR-VS PDF784.67 KB

  • Ökologische Bewertung

    ΣΔOI3: 104 Punkte/m2

    EIKON: 1,18 Punkte/m2

    Masse: 217,4 kg/m2

    PENRT: 1935 MJ/m2

    GWP-total: -50,5 kg CO2 equ./m2

    AP: 0,363 kg SO2 equ./m2

    U-Wert: 0,085 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    2: Kantholz e ≥ 52,0 cm

    7: im Durchschnitt Gefälle mind. 2%

    7: alternativ: Typ DAA = Mineralschaumplatte, jedoch dickere Schicht

    9: Wenn möglich: Massivholz auch im Gefälle verlegen (Entwässerung)

    9: Als Massivhholzelement ist Brettsperrholz, Brettschichtholz, Brettstapel möglich.

    10: Abhänger, schallentkoppelt, Raster 75/75cm + CD-Profile, e ≥  50cm mit mind. 50 mm Faserdämmstoff, r ≥ 5kPa s/m²

  • Bauphysik

    6: allseits mind. 15cm hochgezogen

    8: Das zusätzliche Anbringen einer Feuchtedetektion reduziert das Schadensausmaß, bei ungewolltem Feuchteeintritt (Leckage-Ortung).

    10-13: Vorsatzschale notwendig aufgrund des erhöhten Trittschallschutzes bei der Terrasse.

    10: Schallschutzverbesserung mittels Lattung – mit Schwingbügel entkoppeln.

    12-13: GKF-Platten an der Innenseite verbessern den Trittschallschutz und Brandschutz.

  • Herstellung

    8-9: Werkseitiges Aufbringen der Dampfsperre möglich – somit müssen bauseits nur noch die Stöße verklebt werden.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_FD-HM-TERR-VS ZIP5.90 KB

IFC_GK4_FD-HM-TERR-VS.ifc ZIP11.78 KB
