FB – Stahlbeton – Dämmung unten – erdberührt (2)

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Fußboden (GK4) / FB – Stahlbeton – Dämmung unten – erdberührt (2)

Stahlbeton - Dämmung unten - erdberührt (2)

2a_FB-STB-DU-EB02_GK4_mitText Bildergalerie öffnen

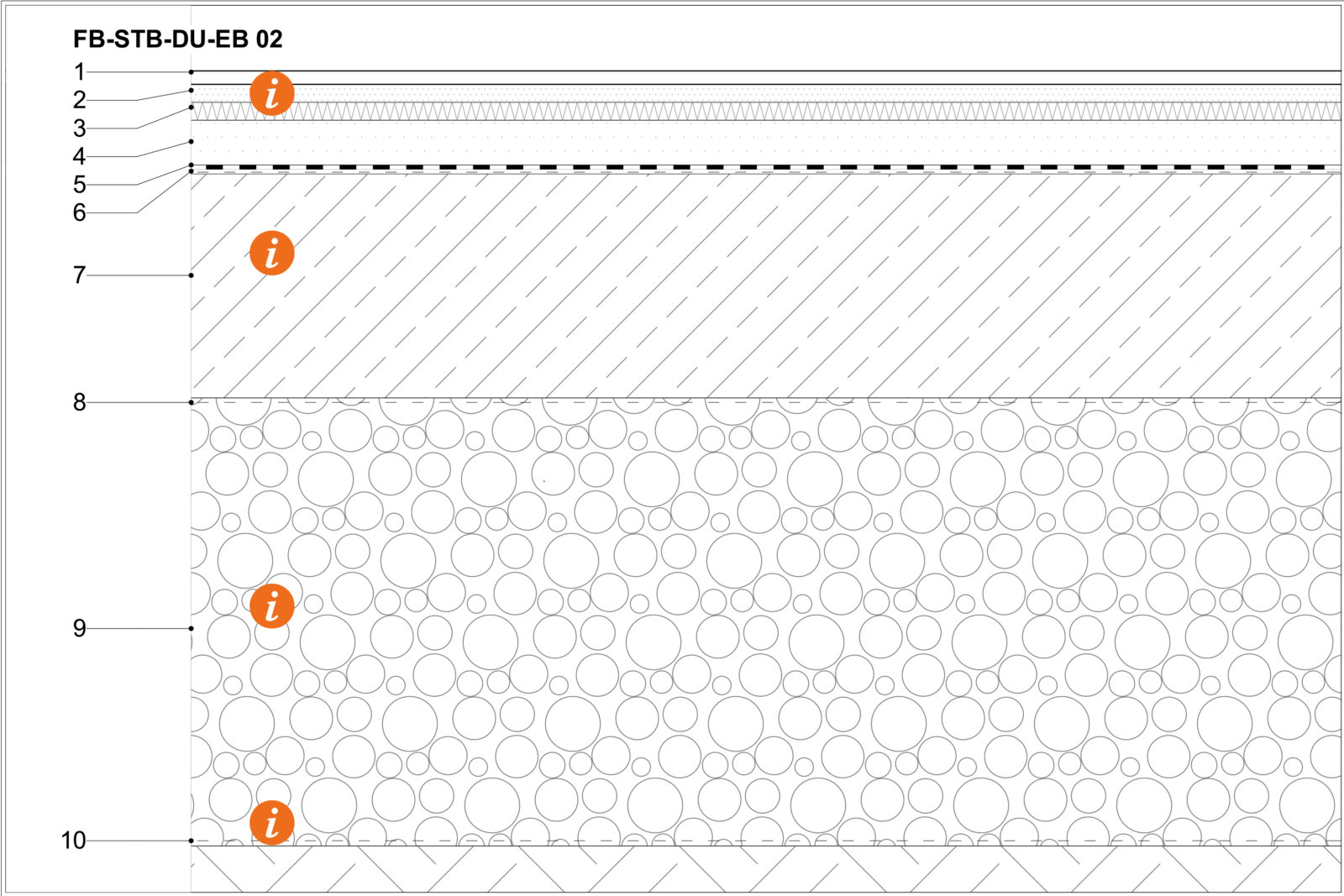

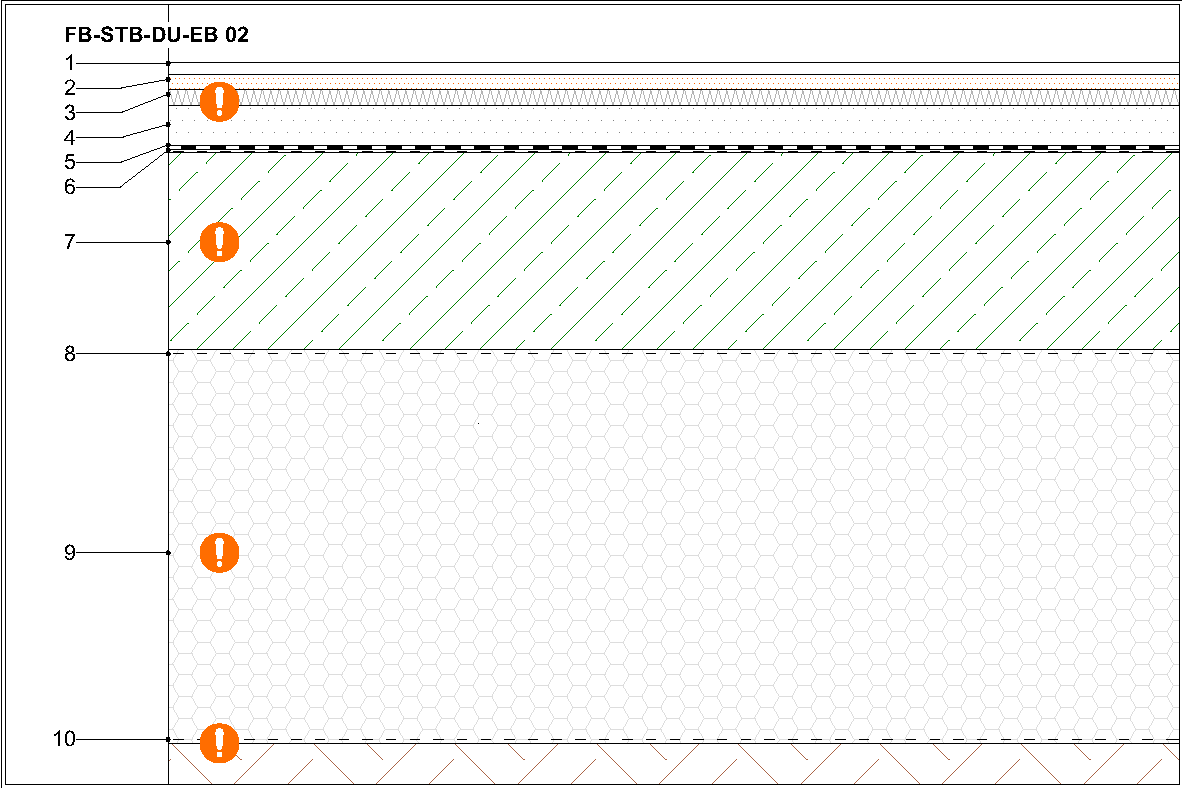

Technische Zeichnung des Aufbaus FB-STB-DU-EB02

GK4_FB-STB-DU-EB2 PDF817.07 KB

  • Ökologische Bewertung

    ΣΔOI3: 165 Punkte/m2

    EIKON: 0,61 Punkte/m2

    Masse: 706,5 kg/m2

    PENRT: 2059 MJ/m2

    GWP-total: 136 kg CO2 equ./m2

    AP: 0,553 kg SO2 equ./m2

    U-Wert: 0,193 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    2-4: trockener Bodenaufbau.

    7: Stahlbeton als WU-Beton. Stärke und Bewehrung lt. Statik und Dichtigkeitskonzept!

    8: am Rand mit Filtervlies überlappend

    9: Drainage umlaufend notwendig, mind. bei bindigen Böden;

    9: alle 25 – 30 cm verdichten, bzw. gemäß Verarbeitungsrichtlinien

  • Bauphysik

    Die Dampfsperrbahn darf nicht mit Befestigungsmittel durchdrungen werden.

  • Herstellung

    Wenig Vorfertigung möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_FB-STB-DU-EB 02 ZIP5.92 KB

IFC_GK4_FB-STB-DU-EB2.ifc ZIP11.90 KB
