Streifenfundament - Dämmung oben - hinterlüftet

4a_FB-STRFU-DO-HLÜ_GK3_Var-Streif_mitText Bildergalerie öffnen

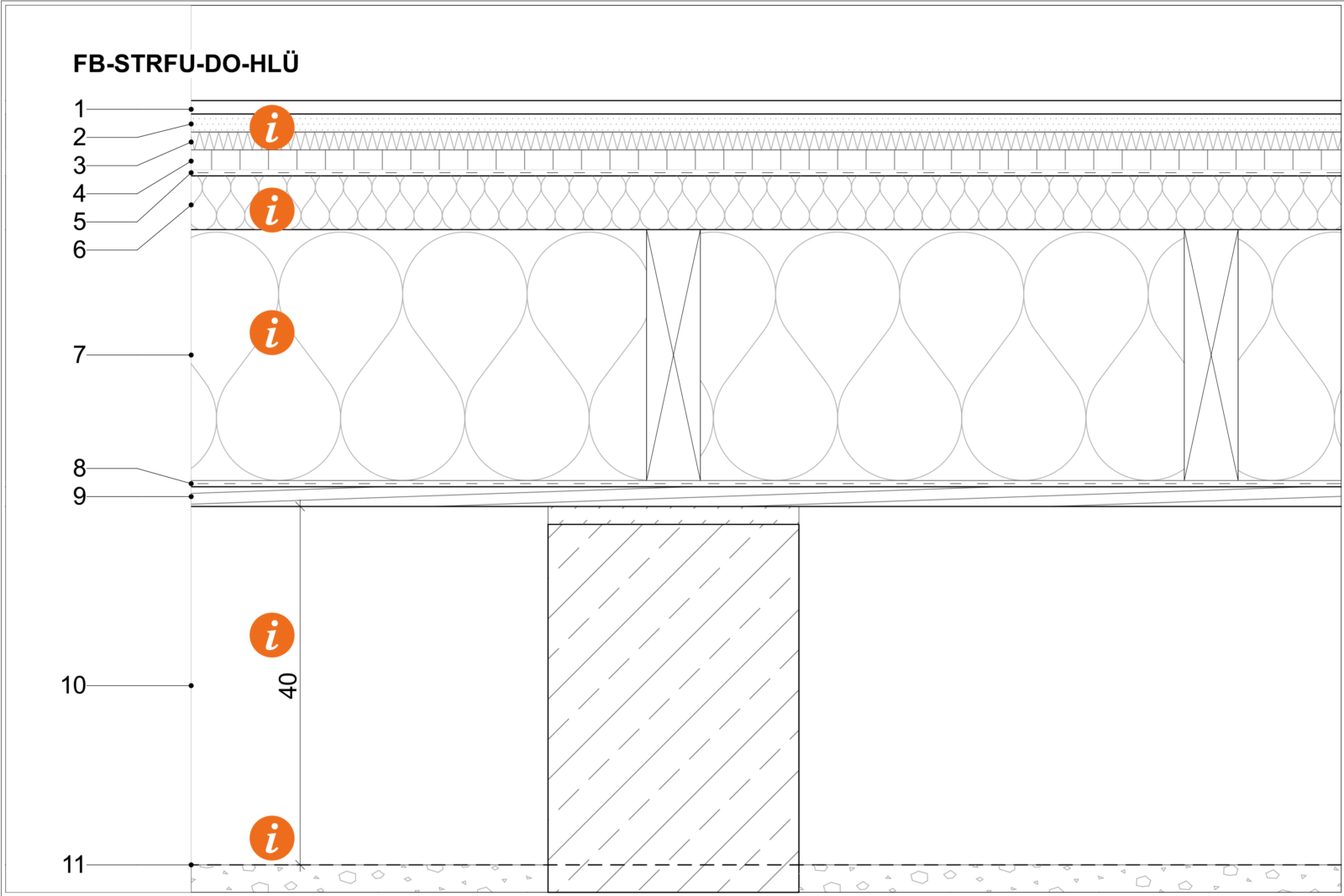

Technische Zeichnung des Aufbaus FB-STRFU-DO-HLÜ

GK3_FB-STRFU-DO-HLÜ PDF792.77 KB

  • Ökologische Bewertung

    ΣΔOI3: 46 Punkte/m2

    EIKON: 0,89 Punkte/m2

    Masse: 163,0 kg/m2

    PENRT: 656 MJ/m2

    GWP-total: -39,6 kg CO2 equ./m2

    AP: 0,233 kg SO2 equ./m2

    U-Wert: 0,116 W/m2K

  • Konstruktion

    2: trockener Bodenaufbau.

    Streifenfundament mit Nivellement-Ausgleichsschicht und Feuchtigkeitsisolierung zum Holzelement anschließen. Frühzeitige Klärung der konstruktiven Verbindung der Wand, Boden mit Streifenfundament notwendig

    7: Setzmaß der Holzkonstruktion beim Fassadenanschluss berücksichtigen

    10: Alternativ Schraubfundamente möglich, wenn max. 3 Geschosse, lt. Statik.

  • Bauphysik

    11-12: 10cm unter Kies-Oberkante diffusionshemmende Schicht: ist neben der ausreichenden Durchlüftung die wesentliche Voraussetzung für das Funktionieren des Aufbaus!

  • Herstellung

    4-9: werkseitige Vorfertigung möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_FB-STRFU-DO-HLUE ZIP27.20 KB

Allplan_GK3_FB-STRFU-DO-HLUE ZIP5.90 MB

IFC_GK3_FB-STRFU-DO-HLUE.ifc ZIP12.70 KB
