FD – Holzsparren – hinterlüftet – Begrünung

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK3 / Flachdach (GK3) / FD – Holzsparren – hinterlüftet – Begrünung

Holzsparren - hinterlüftet - Begrünung

Bildergalerie öffnen

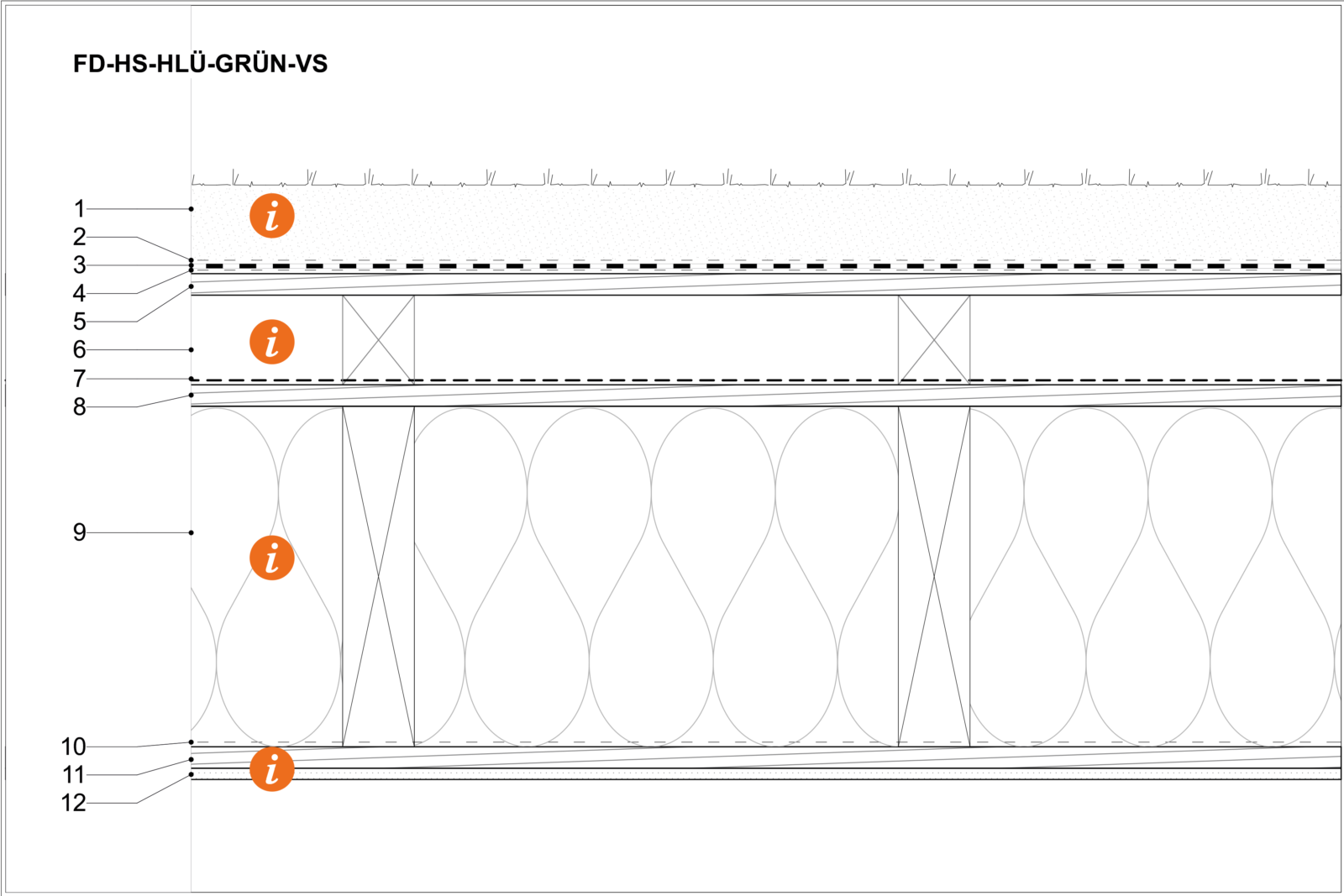

3a_FD-HS-HLÜ-GRÜN-VS_GK3_mitText

GK3_FD-HS-HLUE-GRUEN-VS PDF823.27 KB

  • Ökologische Bewertung

    ΣΔOI3: 14 Punkte/m2

    EIKON: 0,64 Punkte/m2

    Masse: 237,7 kg/m2

    PENRT: 481 MJ/m2

    GWP-total: -113 kg CO2 equ./m2

    AP: 0,124 kg SO2 equ./m2

    U-Wert: 0,127 W/m2K

  • Konstruktion

    Abluft am höchsten Punkt des Daches notwendig (Labyrinth-Entlüftung, First, linienförmig).

    Zuluft an Traufe notwendig, keine Attikaausbildung.

    9: Stärke und Abstände der Sparren lt. Statik

  • Bauphysik

    Durchlüftung zu gewährleisten – gesamter Dachaufbau mit mind. 3°/5,2% Neigung ausführen.

    Wenn Dachneigung steiler, dann Rutschschwellenausbildung herstellen für Gründachaufbau.

    3: sd ≥ 300 m, allseits mind. 15cm hochgezogen

    7: Unterdachbahn mit erhöhter Regensicherheit lt. Norm.

    11: sd= 2m oder feuchtevariable Dampfbremse

  • Herstellung

    7-11: Werkseitig hoher Vorfertigungsgrad möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_FD-HS-HLUE-GRUEN-VS ZIP27.24 KB

Allplan_GK3_FD-HS-HLUE-GRUEN-VS ZIP5.90 MB

IFC_GK3_FD-HS-HLUE-GRUEN-VS.ifc ZIP13.98 KB
